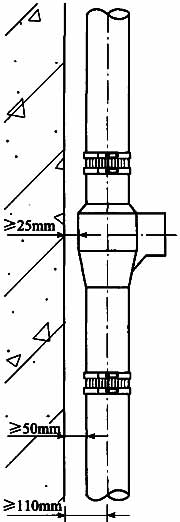

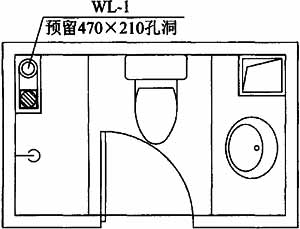

3．3 管道布置 3．3．1 本条参照了现行协会标准《加强型旋流器特殊单立管排水系统技术规程》CECS 307中的有关规定，根据国内外已有的特殊单立管排水系统相关试验数据和规定，在加强型旋流器特殊单立管排水系统中，有排水横支管接入的楼层应每层设置加强型旋流器，且其间距不应大于6．0m。 无排水横支管接入或层高超过6m楼层设置直通加强型旋流器的目的，是针对立管因层间管段过长导致水流下落过程中附壁螺旋流力度减弱而采取的措施。 3．3．2 WAB特殊单立管排水系统立管内水流呈螺旋附壁流，流速稳定，立管中心形成贯通上下的空气芯，消能弯的设置主要是为了减缓立管内水流速度，本系统水流匀速下落，没有必要也不允许设置消能弯。 3．3．3 WAB排水系统由于采用了WAB排水汇集器和WAB可调式特殊配件，在设计时，应特别注意不得重复设置存水弯，最好能在设计说明或大样图中加以强调，在进行技术交底时也可以书面强调。 3．3．4 本条规定针对设置有专用通气立管的WAB排水系统，在确定排水立管和通气立管位置时，应注意通气立管的位置不能妨碍排水支管的布置，一般将通气立管布置在靠近墙角处。 3．3．5 本条规定是考虑到加强型旋流器(包括导流连体地漏和导流三通连体地漏等)均带有局部扩容段，扩容段外径为150mm，在保证扩容段距墙体仍有不小于25mm的净距时，管中距墙即为110mm，如图3。设计时可采用110mm或150mm。管道接口与墙、梁、板的保留净距主要是为了方便检修，特别是采用法兰连接时，接口拆卸宜有更大的操作空间，取净距50mm是根据现场施工安装的一般要求确定的。 图3 管壁距墙体距离示意 3．3．6 本条规定了采用WAB特殊单立管排水系统遇到2根和2根以上排水立管汇合时应采取的技术措施，汇合后的排水横干管应进行水力计算并在设计图中明确排水横干管管道材质、管径和坡度，有条件时应在汇合横干管末端竖直转向立管上方设置通气立管，该通气立管管径可比横干管管径小一至两挡，但不应小于DN75。 3．3．7 本条的规定主要是为了降低呈瞬时洪峰流态的大便器排水对同层检修地漏的不利影响，同层检修地漏在大便器接入点后端可以最大程度地保证大便器排水不会进入到同层检修地漏，采用管顶平接是排水管道最常用的衔接方式，也为同层检修地漏出水提供了一定的落差，更好地保证了排水的通畅性。 3．3．8 本条规定了同层检修地漏设置的原则，具体来说，要考虑以下几点：①同层检修地漏宜尽量靠近排水立管；②同层检修地漏设置应便于清理、检修，如遇柜式洗脸台时，可将位置稍作调整，不好调整时也可以直接设置在洗脸台下方；③设置位置尽量兼顾横支管水流的顺畅，不宜过度绕行；④应注意同层检修地漏不能设置在浴盆、整体式自带排水口的淋浴房下方；⑤同层检修地漏的设置应避开门下方位置，否则有存在地漏被踩踏导致面板变形、与周边装饰层接口松动的情况出现。 3．3．9 本条对器具连接器的设置要求作了规定，有小便器接入WAB排水汇集器时，由于水质成分较家用卫生间废水更复杂，气味一旦扩散对人体造成感官不愉快，因此，小便器下方应设置器具连接器。横支管长期使用后会结垢，会散发一些气味，因此规定总长度超过1．5m时也应设置器具连接器。 3．3．10 本条规定了积水排除器布置位置和数量的设计原则，积水排除器可直接与WAB排水汇集器连接，也可以串联多个积水排除器后汇合接入WAB排水汇集器，积水排除器要起到排除降板层积水的良好效果，施工环节相当重要。 3．3．11 目前，从加强型旋流器特殊单立管排水系统试验和运行情况看，加强型旋流器具有独特的水流形态修正功能，使其在排水立管轴线存在较大偏移的条件下仍可保证其良好的水力学特性。但从保证加强型旋流器特殊单立管排水系统水力工况和排水通畅角度考虑，应尽量避免立管偏置，但在具体工程项目设计和安装中，要完全做到立管不偏置是非常困难的，甚至是不可能的。因此，结合国内、外特殊单立管排水系统多年应用实践经验，本条对WAB特殊单立管排水系统立管必须偏置时的具体要求作出了相应规定。 3．3．12 在双立管、三立管排水系统中，器具通气管和环形通气管均需与主通气立管或副通气立管相连接。对于WAB特殊单立管排水系统，由于没有通气立管，遇有需要设置器具通气管情况时，可按图3．3．11-2所示的连接方法将器具通气管连接到其上部的 排水立管上。 3．3．13 WAB排水系统充分重视由于立管底部容易形成正压区而破坏底层水封的情况，这在使用过程中也经常会出现比如地漏冒溢、排水不通畅等问题，因此，从提高排水安全性的角度出发，应尽可能的使底层排水横支管单独出户。如果底层排水横支管确无条件单独排出时，也可将其连接到排水横干管或排出管上，参照现行国家标准《建筑给水排水设计规范》GB 50015的有关规定，对接管点位置提出了具体要求。 3．3．14 本条规定了建筑同层检修(WAB)排水系统中可能涉及的WAB排水汇集器和WAB可调式特殊配件的预留和预埋尺寸，在设计中应强调并注明预留预埋的有关内容，如图4所示。值得强调的是，设计为不降板同层排水和微降板同层排水时，应和建筑、结构专业提前沟通。 图4 平面图中注明排水立管预留孔洞尺寸 3．3．15 本条主要规定了不同材质排水管道穿越建筑某些部位的防水要求。举例说明，由于柔性接口机制排水铸铁管本身的线膨胀系数就很小，约0．0117mm／(m·℃)，与混凝土的线膨胀系数接近，国家标准图集《建筑排水用柔性接口铸铁管安装》04S409中铸铁管穿楼板不设防水套管，但国内有地方要求或建设单位要求设置防水套管，如果没有明确要求时，可不设置防水套管。由于硬聚氯乙烯排水管的线膨胀系数达到0．07mm／(m·℃)，高密度聚乙烯排水管的线膨胀系数更是达到0．22mm／(m·℃)，从热胀冷缩容易导致填料处漏水考虑，塑料排水管穿楼板时应设置防水套管。为了防止渗水通过外墙进入地下室，不论铸铁排水管还是塑料排水管，穿越地下室外墙时都应设置防水套管。 3．3．16 WAB排水系统的排水立管上设有本规程中所列的特殊管件时，立管可不设置伸缩节，其余情况应视管材及接口型式确定。阻火圈和清扫口的设置要求与现行国家标准《建筑给水排水设计规范》GB 50015的要求相同。值得一提的是，立管虽然采用塑料排水管，但设置有附录A中的特殊管件时，立管上可不设置伸缩节。 穿越楼层塑料排水管同时具备下列条件时才设阻火装置：①高层建筑；②管道外径大于或等于110mm时；③立管明设或立管虽暗设但管道井内不是每层防火封隔。如果穿越部位是铸铁管或本规程所指特殊管件，则无需考虑阻火措施。 塑料排水横管穿越防火墙时，不论高层建筑还是多层建筑，不论管径大小，不论明设还是暗设(一般暗设不具备防火功能)必须设置阻火装置。
